AETechron創始于1992年8月，主要產品為覆蓋研發，軍事和工業等領域的電子產品，并且可提供高品質，低量的定制化服務。擁有一系列的標準化功放電源產品，以及為方便快速化定制的電子模塊化的庫存。專注于復雜環境下的功放系統的快速解決方案。AETechron的產品廣泛應用于EMC的音頻敏感度測試，直流上疊加的交流噪聲，和高功率快變化率測試如福特CS2009，ISO16750-2，GMW3172-07，ANSI315-T1，GRCore1089，DO160，Mil-Std-461，DCS12.3AETechron的產品還應用于科學研究，提供了低噪聲，快轉換速率，可靠的設計，和直流疊加交流輸出。另外在核磁共振和繼電器測試中有應用。
服務承諾：正品保證 極速退款 贈運費險 七天無理由退換

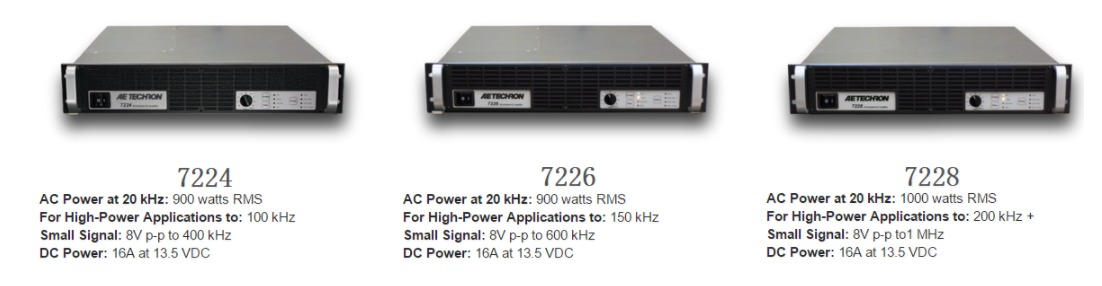

7200系列音頻：型號7224/7226/7228
可用于EMC測試的音頻段線性功率放大器，可現場進行電壓源和電流源的切換，可以切換供電模式和電壓，以優化各種負載阻抗。保護電路保護過壓/欠壓，過流，過溫和循環接地電流。直流鎖閉，直流伺服和用戶可變電流限制功能（僅7228型號）
特點：
1、超過1000watts的RMS功率輸出
2、小信號響應頻率可高達1MHz
3、13.5V DC輸出可滿足16A電流
4、可通過多臺并聯和串聯方式達使電壓擴大3倍，電流擴大4倍
AE Techron 7200系列放大器,可以和AE Techron 3110標準信號發生器搭配使用,可以產生驅動DUT所需的直流電壓和FMC1278等標準在起動試驗中所要求的高頻(交流紋波)傳導干擾波形(CI210、CI230 CI250, CI260)。它們還可以用于執行許多汽車標準中發現的喘振和輟學測試，如GMW3172-07、ISO 7637-2和SAE J1113/2。第一個臺超寬帶、大功率數字放大器！
寬頻帶，靈活
8500系列放大器能夠將AC、DC和AC+DC波形復制成從完全短路到高阻抗的負載。它們可以用來模擬13.5伏直流電壓下的電池，或者是L-N電位高達250伏交流電壓的交流電源。給定電壓下的額定電流適用于所有波形類型（AC、DC或AC+DC），頻率從DC到50 kHz。電壓范圍為0至250 VRMS，配置無變化。
重復利用無功負荷的能量
8500系列在驅動無功負載方面表現出色。隨著頻率的增加，負載的有效阻抗在總驅動負載中占很大一部分（尤其是線圈等感應負載）。然而，當驅動無功負載時，8500系列能夠接收、再處理和返回其額定功率的5倍。其結果是一個臺式系統能夠輸出20kVA+電流，同時牽引小于4kw的交流電源！
可擴展
8500系列是可擴展的，從3U單相臺式機到微型機架系統，在電流高達500A的情況下，可將高達125 kVA的功率傳輸到無功負載。
可配置
日常產品可用性的一個關鍵是快速簡單的產品（重新）配置。8500系列在設備的前面板或后面板上提供所有關鍵配置控制?？捎玫呐渲眠x項包括：
增益：固定或可變增益（0至40）
電流限值：從5%到額定限值（保護易碎的DUT或標準中規定的地方）
直流控制：直流啟動或直流閉鎖和直流伺服（用于驅動變壓器耦合負載或線圈）
輸入：平衡和/或不平衡
工作方式：電壓源或電流源
輸出阻抗：從0到1歐姆（電壓模式）變化
檢測：校正電壓高達4伏的檢測線
8500系列型號列表：
 |  |  |  |  |
| 8504 | 8508 | 8512 | 8516 | 8520 |
| 最大連續輸出電流：100A | 最大連續輸出電流：200A | 最大連續輸出電流：300A | 最大連續輸出電流：400A | 最大連續輸出電流：500A |
| 浪涌額定值：2倍功率或高達400 VP，150A | 浪涌額定值：2倍功率或高達400 VP，300A | 浪涌額定值：2倍功率或高達400 VP，450A | 浪涌額定值：2倍功率或高達400 VP，600A | 浪涌額定值：2倍功率或高達400 VP，750A |
| 視在額定功率：高達5倍連續額定功率或高達400 VP，150A | 視在額定功率：高達5倍連續額定功率或高達400 VP，300A | 視在額定功率：高達5倍連續額定功率或高達400 VP，450A | 視在額定功率：高達5倍連續額定功率或高達400 VP，600A | 視在額定功率：高達5倍連續額定功率或高達400 VP，750A |
| 供電電壓：單相230/240V±10% | 供電電壓：三相380V±10% | 供電電壓：三相380V±10% | 供電電壓：三相380V±10% | 供電電壓：三相380V±10% |
| 尺寸（高x寬x深）：5.25 x 19 x 25.26英寸。（613.34 x 48.26 x 64.16厘米） | 尺寸（高x寬x深）：36.5×21.0×30.75 英寸。（92.7×53.3×78.1厘米） | 尺寸（高x寬x深）：36.5×21.0×30.75 英寸。（92.7×53.3×78.1厘米） | 尺寸（高x寬x深）：36.5×21.0×30.75 英寸。（92.7×53.3×78.1厘米） | 尺寸（高x寬x深）：36.5×21.0×30.75 英寸。（92.7×53.3×78.1厘米） |
重量：84磅（38.1千克） | 重量：290磅（131.5千克） | 重量：370磅（167.8千克） | 重量：460磅（208.7千克） | 重量：540磅（244.9千克） |
輸出電壓：
性能：
AE Techron 7796
7796放大器是AE Techron公司生產的一款高功率、直流啟動的音頻功率放大器，旨在為核磁共振成像系統中的梯度放大器提供干凈、可靠的能量，或應用于那些需要持續穩定的功率和短暫爆發性的功率的系統里。一個單獨的7796在額定電壓情況下能輸出超過210安培的峰值電流。如果需要更大的電流，四個7796可以并聯起來當做一個系統來工作。
7796既可以在電壓模式下工作也可以在電流模式下工作，它是一款功能強大的輸出設備，能提供210A電流，直流至30 KHz帶寬，有效輸出功率可達6600W。它提供了非常低的噪音和電壓轉換速率,并可以安全地驅動范圍廣泛的電阻、電感性負載。
典型應用包括作為一個獨立的通用放大器或組合成放大器系統，做ANSI-T1-315-2001 或MIL-STD-704標準中的三相或大電流測試。
7796在搭配2歐姆以下負載工作時工作性能最佳?？赏ㄟ^多臺串聯的方式獲得更高的電壓，多臺并聯的方式獲得更大的電流（最高800A)。
7796 -主要指標參數
頻率響應 | Frequency Response | DC – 30 kHz, +0.1, –0.5 dB |
最大持續輸出功率 | Maximum Continuous Output Power | 6600 Watts RMS |
電壓轉換速率 | Slew Rate | 41V/μSec |
相位響應 | Phase Response | ±8.3 degrees (10 Hz – 10 kHz) |
相位偏差 | Phase Error | ±0.1 degrees at 60 Hz |
輸出偏移 | Output Offset | Less than 5 mV, field adjustable to less than 1 mV 低于5mV，可調范圍小于1mV |
單位相位誤差 | Unit to Unit Phase Error | ±0.1 degrees at 60Hz |
輸出失調電流 | Output Offset Current: | Less than 10 milliamperes DC 低于10毫安 直流 |
直流漂移 | DC Drift | ±1.5 mV. |
殘余噪聲 | Residual Noise | Unfiltered: Less than 75 μV 未過濾情況下低于75μV Filtered (400 Hz – 30 kHz): Less than 55 μV |
諧波失真 | THD | DC - 30 kHz less than 0.1%，小于0.1% |
平坦度 | Balanced with ground | Three terminal barrier block connector 20k ohm differential
|
失衡 | Unbalanced | BNC接口，10歐姆的單端模式 |
增益 | Gain | Voltage Mode: 20 volts/volt 電壓模式下20電壓/電壓 Current Mode: 20amperes/volt電流模式下20電流/電壓 |
增益線性度 | Gain Linearity | 0.1% |
最大輸入電壓 | Max Input Voltage | ± 10 V balanced or unbalanced |
輸入阻抗 | Input Impedance | 20k歐姆 差分 |
輸入靈敏度 | Input Sensitivity | 3.0V input for 3800W output into 1 ohm (可調) |
共模抑制范圍 | Common Mode Rejection Range: | 最大 ± 11 VDC |
共模抑制比 | Common Mode Rejection Ratio | 70dB |
供電 | AC Power | 三相, 208 VAC ±10%, 47-60 Hz, 30A AC service |
重量 | Weight | 69 kg 69公斤 |
尺寸 | Size (WxHxD) | 19 in. x 22.8 in. x 12.25 in. (48.3 cm x 57.9 cm x 31.1 cm) |
